Rýchly prehľad a hlavné využitie

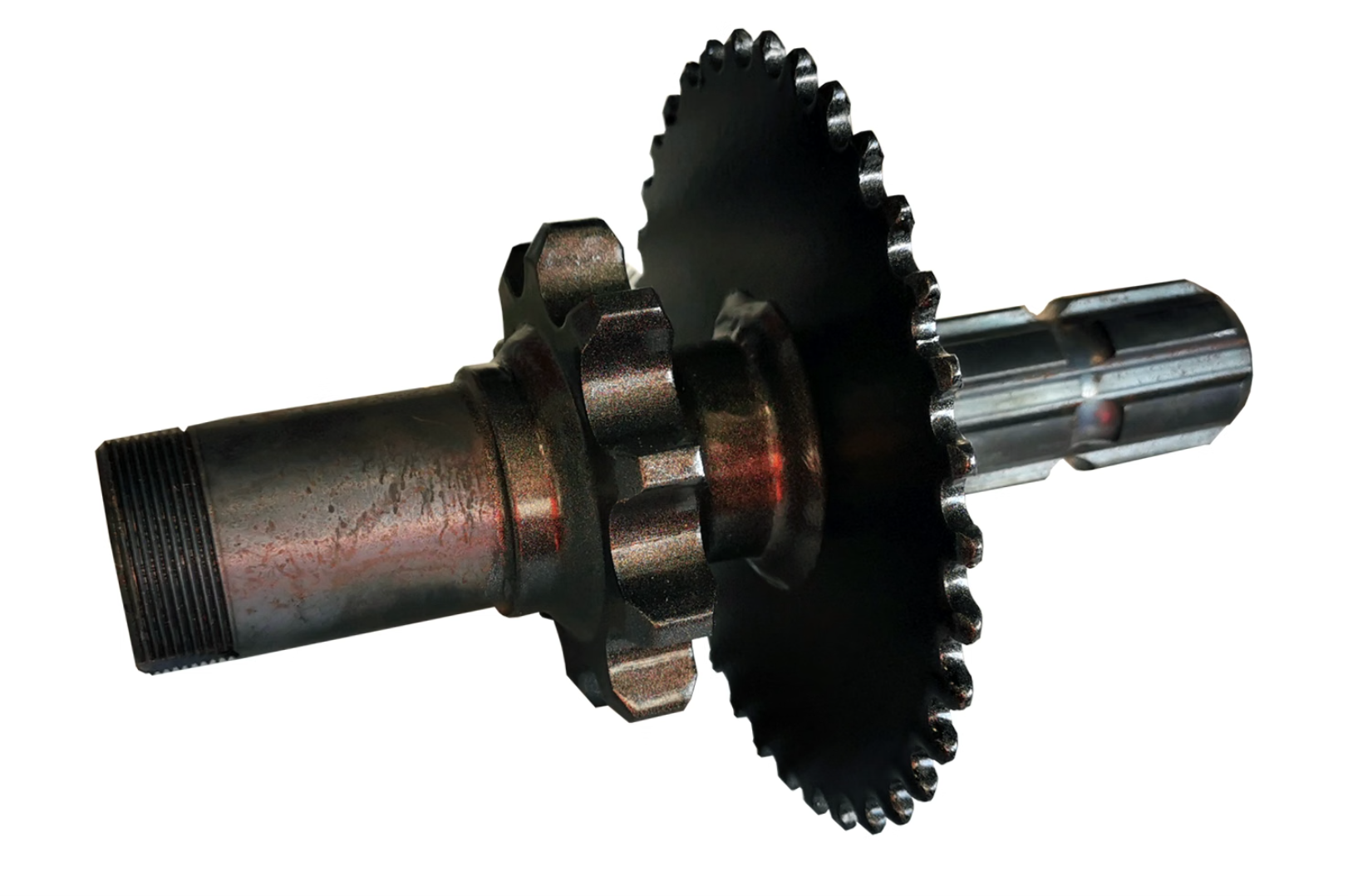

Originálny vstupný hriadeľ horného prevodu s ozubenými kolesami 35 a 10 zubov KRPAN (katalógové číslo 300007381) je kľúčovým komponentom primárneho rozvodu v kategórii NÁHRADNÉ DIELY KRPAN, ktorý prenáša krútiaci moment z kardanového hriadeľa traktora do prevodového ústrojenstva navijaka. Tento hriadeľ je určený pre elektrohydraulické lesné navijaky KRPAN 4,5 EH, 5 EH, 5 EHP, 550 GL, 5,5 EH, 6 EH a 6 EHP. Zabezpečuje bezstratovú distribúciu výkonu – cez 10-zubové koleso poháňa reťaz redukčného mechanizmu a cez 35-zubové koleso poháňa reťaz zubového čerpadla.
Technické parametre a špecifikácia
| Parameter | Hodnota |
| Typ dielu | Vstupný drážkový PTO hriadeľ horného prevodu s dvoma integrovanými reťazovými kolesami |
| Výrobca | KRPAN (Slovinsko) |
| Objednávacie číslo (kód) | 300007381 |
| Pripojenie kardanu | Štandardný vývodový profil 1 3/8″ so 6 drážkami (Z6) a poistným zápichom |
| Integrované ozubenie | 1x 10-zubové koleso (reduktor) + 1x 35-zubové koleso (pohon čerpadla) |
| Kompatibilita s navijakmi | KRPAN 4,5 EH, KRPAN 5 EH, KRPAN 5 EHP, KRPAN 550 GL, KRPAN 5,5 EH, KRPAN 6 EH, KRPAN 6 EHP |
| Materiál | Zušľachtená legovaná oceľ s indukčne kaleným profilom zubov a brúsenými ložiskovými čapmi |
| Ukončenie hriadeľa | Závitový koniec pre vymedzovaciu a poistnú maticu uloženia |
| Kategória dielu | Originálny náhradný diel KRPAN |
Prečo si vybrať tento diel?
Pevná konštrukcia zaisťujúca presnú súosovosť prevodov
Na rozdiel od delených zostáv sú obe ozubené kolesá (10z aj 35z) presne navarené a vyvážené priamo na hriadeli. Tým je zaručená dokonalá rovinnosť reťazových dráh, čo eliminuje kmitanie reťazí, znižuje hlučnosť a chráni reťazové kolesá pred nerovnomerným odieraním.
Odolnosť voči rázovému preťaženiu
Pri náhlom zaseknutí kmeňa pôsobí na vstupný hriadeľ vysoký torzný moment. Originálny hriadeľ KRPAN je kovaný z vysokopevnostnej ocele s kaleným drážkovaním, vďaka čomu odoláva dynamickým rázom bez skrútenia profilu a bez vzniku prasklín.
Odborný poznatok z našej dielne
-
Pri montáži nového hriadeľa skontrolujte stav nosných ložísk a osaďte nové tesniace guferá, aby nedochádzalo k unášaniu hriadeľa a úniku maziva z prevodovej skrine.
-
Pred nasadením 31-článkovej redukčnej reťaze (1″) a 49-článkovej reťaze čerpadla (1/2″) overte pravítkom dokonalé rovinné vyrovnanie oboch ozubených kolies voči protiľahlým kolesám.
-
Vymedzovaciu maticu na závitovom konci hriadeľa dotiahnite na predpísanú prevádzkovú vôľu ložísk a zaistite proti uvoľneniu od vibrácií.
-
6-drážkový výstup pred pripojením kardanu očistite od nečistôt a natrite lítiovým mazivom, aby poistný kolík kardanovej vidlice hladko zapadol do drážky.
Odborné poradenstvo a autorizovaný servis v Interforst
V spoločnosti Interforst nájdete kompletné zázemie autorizovaného servisu a originálnych dielov pre lesnú techniku značky KRPAN. Na našom sklade držíme trvalo pripravené originálne vstupné hriadele, hnacie reťaze, ozubené kolesá, napínacie kladky, hydraulické ventily aj kardanové hriadele Walterscheid. Pokiaľ na Vašom navijaku potrebujete vymeniť vstupný prevodový hriadeľ alebo vykonať celkovú servisnú prehliadku skrine, naši vyškolení mechanici sú Vám plne k dispozícii. Ak máte akékoľvek otázky, neváhajte kontaktovať našich špecialistov telefonicky na 0904 917 686, e-mailom na [email protected], alebo nás navštívte priamo v našej predajni.
Odporúčané príslušenstvo a kompatibilné doplnky
-
Retaz redukcného mechanizmu navijaka KRPAN 1″, 31 clánkov (Originálna stredná 1″ reťaz reduktora).
-
Retaz cerpadla navijaka KRPAN 1/2″, 49 clánkov (Originálna hnacia 1/2″ reťaz čerpadla so spojkou).
-
Retaz bubna navijaka KRPAN 1″, 59 clánkov (Originálna hlavná 1″ hnacia reťaz bubna).
-
Španovacoa kladka 4,5 – 5,5 EH (Originálna napínacia kladka reťaze čerpadla).
-
Kardan Walterscheid (Originálny kĺbový hriadeľ prémiovej kvality s ochranným krytom SD).
Často kladené otázky (FAQ)
-
Na čo slúžia dve integrované ozubené kolesá na tomto hriadeli? Menšie 10-zubové koleso prenáša krútiaci moment na 31-článkovú 1″ reťaz reduktora, zatiaľ čo väčšie 35-zubové koleso poháňa 49-článkovú 1/2″ reťaz hydraulického čerpadla.
-
Aký je rozdiel medzi týmto hriadeľom a hriadeľom pre ťažšie modely 6,5 EH – 9,5 EH? Hoci majú oba hriadele ozubenie 35 a 10 zubov, líšia sa celkovou dĺžkou a priemerom ložiskových čapov prispôsobených rozmerom skrine modelov 4,5 EH až 6 EH.
-
Kedy je nutné vstupný hriadeľ vymeniť? Výmena je nevyhnutná pri vybrúsení zubov ozubenia do tvaru hákov, pri poškodení a vybití 6-drážkového profilu pre kardan alebo pri zadretí ložiskových čapov.
Obsah balenia
-
Originálny vstupný hriadeľ s ozubenými kolesami 35 a 10 zubov KRPAN (obj. č. 300007381) (1 ks)
Všetky podrobné technické nákresy a katalógy dielov nájdete na oficiálnej stránke výrobcu KRPAN.
