Lesnícky trojbodový naviják KRPAN 4 EP

✔️ Ťažná sila 35 kN (3,5 t) a brzdná sila 43,8 kN
✔️ Prémiový rad EP s 11 patentovanými riešeniami
✔️ Sériovo dodávané 70 m valcované oceľové lano (8 mm)
✔️ Zkosený samočistiaci štít so šírkou 1 222 mm

3,131.58 € s DPH

(bez DPH 2,546.00 €)

Na objednávku

Katalógové číslo: 101300001 Kategórie: Lanové navijáky, Približovanie dreva, Trojbodové traktorové navijáky

Nové

Bočný profil kompaktného lesného navijaka KRPAN 4 EP s otočným držiakom motorovej píly

Zadný pohľad na zakrytovaný mechanizmus a centrálne mazanie reťaze navijaka KRPAN 4 EP

Súvisiace produkty

Retaz k navijáku KRPAN 3,5E 4SI, 4 EP 71cl.(115950)

Na sklade

76.26 € s DPH

(bez DPH 62.00 €)

Pružina bubna navijaka KRPAN, 43 mm

Na objednávku

3.06 € s DPH

(bez DPH 2.49 €)

Kardan Walterscheid

Na sklade

Price range: 258.30 € through 325.95 € s DPH

(bez DPH 210.00 €)

Rýchly prehľad a hlavné využitie

Inovatívne TROJBODOVÉ TRAKTOROVÉ NAVIJÁKY KRPAN novej generácie radu EP prinášajú špičkovú ergonómiu a technologický náskok pre menšie a stredné traktory. Model KRPAN 4 EP je skonštruovaný pre prebierkovú ťažbu, manipuláciu s palivovým drevom a prácu na farmách. Vyniká chráneným uložením spojkového a brzdového mechanizmu vo vnútri rámu, plynulou proporcionálnou brzdou a kónicky tvarovaným rampovacím štítom, ktorý automaticky navádza kmene do stredu bez rizika zasekávania.

Technické parametre a špecifikácia

Parameter	Hodnota
Typ stroja	Trojbodový mechanicky ovládaný lesný lanový navijak
Modelový rad	KRPAN EP (prémiová séria)
Katalógové číslo (kód)	101300001
Ťažná sila	35 kN (3,5 t) – meraná na prázdnom bubne
Brzdná sila	43,8 kN
Typ brzdy	Proporcionálna pásová brzda s plynulou reguláciou
Stredná rýchlosť navíjania lana	0,9 m/s (pri 540 ot./min PTO)
Doporučený výkon traktora	22 – 35 kW / 30 – 48 HP
Kategória trojbodového závesu	Kategória I.
Počet spojkových lamel	1 lamela
Sériovo dodávané lano	Valcované oceľové lano 8 mm / dĺžka 70 m s koncovkou
Maximálna kapacita bubna	100 m (pri priemere lana 8 mm)
Systém ovládania	Mechanický (ergonomické páky chránené vnútri skrine)
Centrálne mazanie reťaze	Áno (integrovaný rozprašovač na vonkajšej strane)
Spodná smerovacia kladka	Áno (s uzatváracou poistkou proti vyskočeniu lana)
Držiak motorovej píly	Áno (ergonomický, otočný o 90°)
Úložné priestory	Box na náradie, držiak sekery a sapiny
Ochranná mreža	Sklopná oceľová bezpečnostná sieť
Celková šírka štítu	1 222 mm
Hĺbka stroja	450 mm
Výška bez ochrannej siete	1 465 mm
Celková výška s ochrannou sieťou	2 028 mm
Hmotnosť navijaka bez lana	260 kg
Celková prepravná hmotnosť	310 kg

Prečo si vybrať tento model?

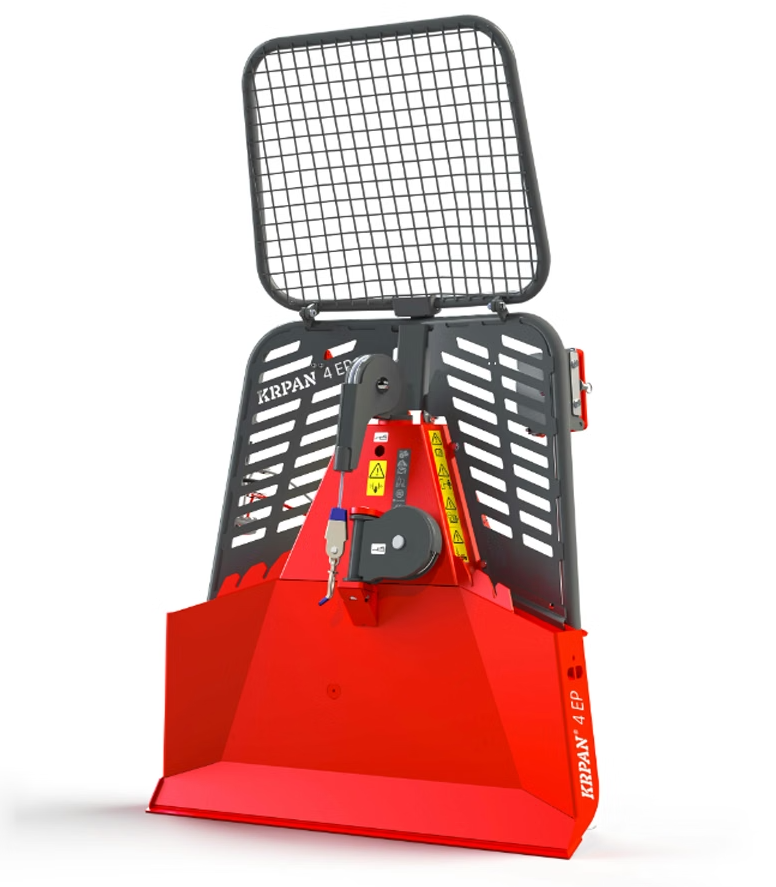

Kónicky tvarovaný štít 1 222 mm a spodná kladka s poistkou

Predná časť navijaka KRPAN 4 EP disponuje špeciálne tvarovaným štítom so zaoblenými hranami a skosenými plochami. Tento patentovaný profil zabezpečuje, že čelá ťahaných kmeňov sa nezasekávajú o boky štítu, ale plynulo skĺzavajú priamo do stredu stroja. Spodná kladka je vybavená pevnou mechanickou poistkou, ktorá spoľahlivo zabraňuje vyskočeniu lana pri uvoľnení ťahu. Sklopná horná mreža znižuje celkovú výšku stroja na 1 465 mm pre bezproblémové parkovanie a transport v poraste.

Vnútorný mechanizmus, proporcionálna brzda a centrálne mazanie

Zadná strana navijaka je kompletne zakrytovaná – ovládacie páky spojky aj brzdový mechanizmus sú bezpečne uložené vo vnútri rámu, čo eliminuje riziko ich poškodenia padajúcimi konármi. Nový pákový prevod vyžaduje podstatne menšiu ovládaciu silu a kratšiu dráhu zatiahnutia lanka. Proporcionálna brzda umožňuje jemné a postupné uvoľňovanie napätia lana, vďaka čomu nedochádza k rázom do traktora ani k uvoľneniu závitov na bubne. Údržbu uľahčuje ľahko prístupný centrálny rozprašovač na mazanie hnacej reťaze.

Kompaktná stavba 450 mm a premyslené uloženie náradia

S hĺbkou len 450 mm a nízkou hmotnosťou 260 kg navijak minimálne zaťažuje trojbodový záves traktora Kategórie I. Bočná strana je vybavená ergonomickým držiakom motorovej píly s možnosťou otočenia o 90°, čo uľahčuje jej zakladanie a vyberanie v stiesnenom priestore. Na tele stroja nechýbajú úchyty na sekeru, sapinu a integrovaný uzatvárateľný box na lesnícke náradie a reťazové úväzky.

Špecifikácia modelu a určenie pre stroje

Parameter určenia	KRPAN 4 EP
Odporúčaná hmotnostná kategória traktora	Malotraktory a ľahké traktory (1,5 – 3,5 t)
Odporúčaný výkon motora	30 – 48 HP (22 – 35 kW) – napr. Zetor 3320/5211, Kubota radu L/M, Solis 50, Carraro, John Deere radu 3/4
Kategória trojbodového závesu	Kategória I.
Hlavné lesnícke určenie	Prebierky, spracovanie palivového a kalamitného dreva, údržba lesov a súkromných usadlostí
Profil terénu	Rovinatý až stredne svahovitý lesný terén
Brzdný systém	Proporcionálna pásová brzda s jemným dávkovaním odporu
Systém údržby	Vonkajší centrálny mazací bod hnacej reťaze

Odborný poznatok z našej dielne

Pri modeli KRPAN 4 EP obzvlášť oceňujeme jemne dávkovateľnú proporcionálnu brzdu. Pri odbrzďovaní v závese neodskakuje lanko nárazovo, ale plynulým povolením uvoľníte napätie bez toho, aby sa 8 mm valcované lano na bubne rozvoľnilo do voľných slučiek. Pred začatím práce odporúčame stlačiť vstavanú centrálnu maznicu reťaze, ktorá nanesie mazivo presne na vnútorné články bez nutnosti demontáže krytov. Nezabudnite 70 m lano pred prvým nasadením kompletne odvinúť a navinúť pod ťahom.

Odborné poradenstvo a autorizovaný servis v Interforst

V Interforste sme špecialisti na lesnú mechanizáciu a stroje KRPAN dodávame s plnou technickou podporou. Drtivú väčšinu navijakov, reťazí, spojok, ovládacích prvkov a originálnych náhradných dielov máme naskladnenú priamo na našom centrálnom sklade. Tovar expedujeme ihneď alebo ho pripravíme na okamžitý osobný odber bez zbytočného čakania. Radi vám pomôžeme s výberom vhodného príslušenstva aj nastavením navijaka na váš traktor. Ak máte akékoľvek otázky, neváhajte kontaktovať našich špecialistov telefonicky na 0904 917 686, e-mailom na [email protected], alebo nás navštívte priamo v našej predajni.

Odporúčané príslušenstvo a kompatibilné doplnky

Originálny kĺbový hriadeľ kardan Walterscheid W300E W400E s ochranným krytom SD pre lesné navijaky KRPAN (kvalitný kardan s ochranným plášťom navrhnutý pre spoľahlivý prenos výkonu z vývodového hriadeľa).
Spojka retaze RS 60 3/4″ na Krpan 4 SI, 3,5E, 4EP RS 60 3/4″ (originálny náhradný diel hnacej reťaze pre rýchlu údržbu prevodového ústrojenstva).
Brzdový mechanizmus navijakov KRPAN (kompletný originálny náhradný diel mechanickej brzdy pre bezpečný a presný brzdný účinok).
Ťažná pružina páky spojky KRPAN (originálny náhradný diel zabezpečujúci okamžitý návrat ovládacej páky spojky do neutrálnej polohy).
Zarážka ovládacieho lanka KRPAN (bezpečnostný originálny náhradný diel na presné nastavenie dorazu ovládacích šnúr).

Často kladené otázky (FAQ)

V čom spočíva hlavná výhoda proporcionálnej brzdy na navijaku KRPAN 4 EP?

Proporcionálna brzda umožňuje postupné a kontrolované uvoľňovanie napätia ťažného lana. Nedochádza tak k prudkým rázom do konštrukcie navijaka a traktora a zabraňuje sa uvoľneniu a zasekávaniu lana na bubne.

Ako funguje vstavané centrálne mazanie reťaze?

Na vonkajšej strane skrine je umiestnená mazacia pumpa s rozprašovačom. Jednoduchým stlačením vstreknete mazivo priamo na hnaciu reťaz bez nutnosti rozoberania ochranných krytov.
