Lesnícky trojbodový naviják KRPAN 7 DH PRO s pevným štítom
✔️ Patentovaný diferenciálny hydro-pohon s konštantnou ťažnou silou 65 kN
✔️ Čelné ozubené súkolesie so šikmým ozubením dosahujúce až 98 %
✔️ Rádiové ovládanie TERRA Alpha 6
✔️ Extra dlhé valcované oceľové lano 11 mm / 120 m, 2 otočné držiaky píl
19,483.20 € s DPH
Na objednávku
Rýchly prehľad a hlavné využitie
Revolučné TROJBODOVÉ TRAKTOROVÉ NAVIJÁKY KRPAN profesionálnej série DH PRO predstavujú technologický vrchol v ťažbe dreva vďaka patentovanému systému konštantnej ťažnej sily. Model KRPAN 7 DH PRO s hmotnosťou 903 kg zaručuje plnú ťažnú silu 6,5 tony bez ohľadu na to, či je bubon prázdny alebo plne navinutý (na rozdiel od bežných navijakov, kde sila na plnom bubne klesá až o 40 %). V kombinácii s ozubeným diferenciálnym pohonom, elektrohydraulickou proporcionálnou brzdou, 120 m valcovaným lanom a bezdrôtovým systémom TERRA Alpha 6 je nekompromisnou voľbou pre profesionálne lesnícke spoločnosti a celodennú kalamitnú ťažbu.
Technické parametre a špecifikácia
| Parameter | Hodnota |
| Typ stroja | Profesionálny trojbodový elektrohydraulický navijak s diferenciálnym pohonom |
| Modelový rad | KRPAN DH PRO (konštantná ťažná sila) |
| Katalógové číslo (kód) | 4499070 |
| Ťažná sila | 65 kN (6,5 t) – KONŠTANTNÁ po celej dĺžke návinu |
| Brzdná sila | 81,3 kN |
| Typ prevodu | Diferenciál s čelným ozubením so šikmými zubami (účinnosť 98 %) |
| Typ brzdy | Elektrohydraulická proporcionálna brzda s plynulou reguláciou |
| Stredná rýchlosť navíjania lana | 0,5 m/s (integrovaný reduktor) |
| Doporučený výkon traktora | od 48 kW / od 65 HP |
| Kategória trojbodového závesu | Kategória II. a III. |
| Diaľkové rádiové ovládanie | Áno (systém TERRA Alpha 6 s otočným regulátorom) |
| Sériovo dodávané lano | Valcované oceľové lano 11 mm / dĺžka 120 m s koncovkou |
| Maximálna kapacita bubna | 190 m (pri priemere lana 11 mm) |
| Hydraulické odvíjanie lana | Áno (s plynulou reguláciou rýchlosti) |
| Signalizácia konca návinu | Áno (akustická a svetelná signalizácia poslednej vrstvy lana) |
| Rampovací štít | Pevný kónický štít so šírkou 1 800 mm a bočnými zubami |
| Držiak motorovej píly | Áno (2× ergonomický, otočný o 90°) |
| Držiak kanistra | Áno (sériovo montovaný) |
| Úložné priestory | 5 vstavaných boxov na náradie, držiak sekery a sapiny |
| Ochranná mreža | Sklopná oceľová bezpečnostná sieť |
| Celková šírka štítu | 1 800 mm |
| Hĺbka stroja | 660 mm |
| Výška bez ochrannej siete | 1 532 mm |
| Celková výška s ochrannou sieťou | 2 310 mm |
| Hmotnosť navijaka bez lana | 903 kg |
| Celková prepravná hmotnosť | 980 kg |
Prečo si vybrať tento model?
Patentovaný diferenciálny pohon a konštantná ťažná sila 6,5 t
Srdcom navijaka KRPAN 7 DH PRO je patentovaný elektronicky riadený hydraulický diferenciál s čelnými ozubenými kolesami so šikmým ozubením. Tento bezreťazový prevod dosahuje extrémnu účinnosť až 98 % a eliminuje straty trením. Hlavnou devízou je konštantná ťažná sila 65 kN: zatiaľ čo bežný navijak pri plnom bubne stráca takmer polovicu svojej sily, rad DH PRO ťahá rovnakou silou 6,5 tony od prvého po posledný meter lana.
5 boxov na náradie, 2 držiaky píl a proporcionálna brzda TERRA Alpha
Zadná strana navijaka je navrhnutá pre maximálnu profesionalitu pri práci v poraste. Disponuje až 5 uzatvárateľnými boxmi na úväzky, reťaze a náradie a 2 otočnými držiakmi motorových píl. Elektrohydraulická proporcionálna brzda ovládaná rádiovým vysielačom TERRA Alpha 6 umožňuje plynulé dávkovanie napätia lana cez otočný potenciometer. Navijak je navyše vybavený zvukovým výstražným systémom, ktorý obsluhu včas upozorní na odvinutie poslednej vrstvy lana z bubna.

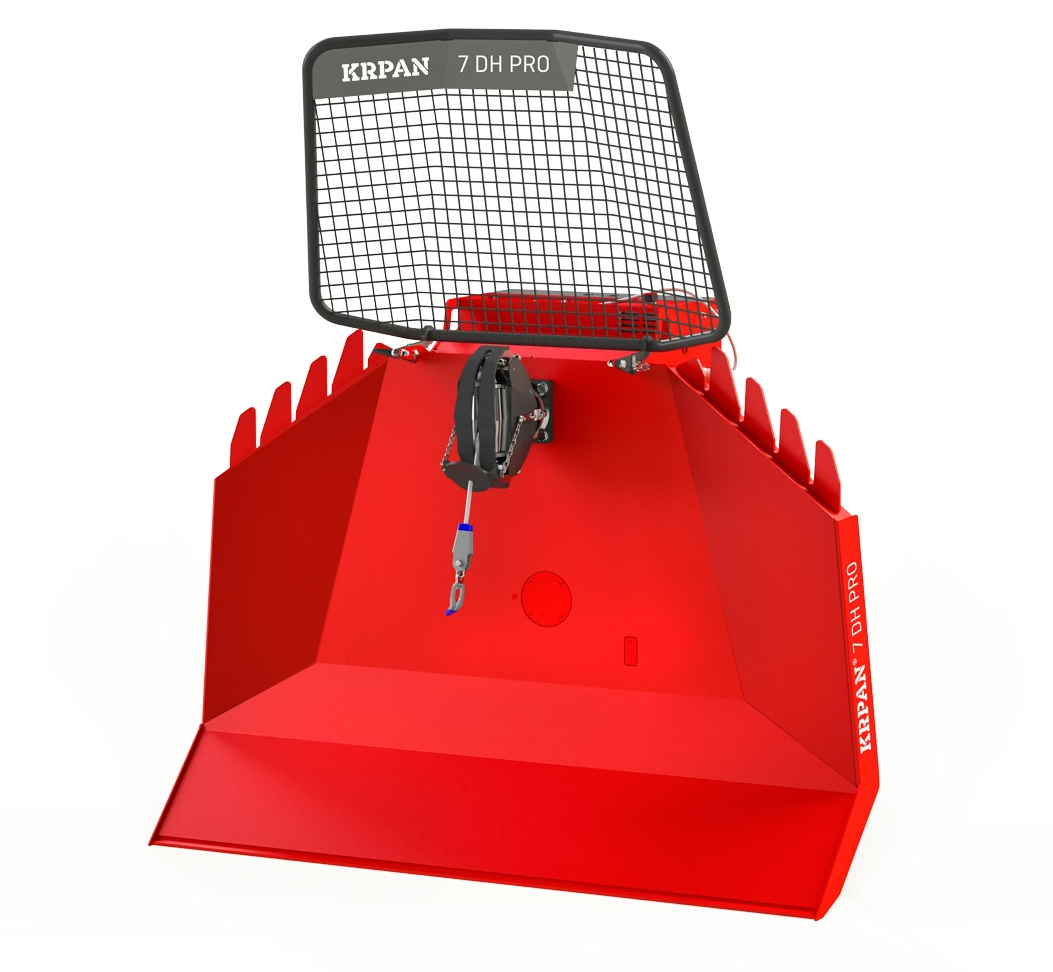

Kónický štít 1 800 mm s bočnými zubami a hydraulické odvíjanie
Predná časť stroja sa vyznačuje masívnym kónickým rampovacím štítom so šírkou 1 800 mm so zaoblenými hranami a bočnými ozubenými hrotmi, ktoré zabraňujú vyšmyknutiu kmeňov pri manipulácii. Centrálne umiestnená horná hydraulická kladka s vlastným hydromotorom zabezpečuje bezproblémové vysúvanie dlhého 120 m lana aj do strmého svahu. Sklopná ochranná sieť umožňuje bezpečný transport pod nízkymi vetvami a jednoduché uskladnenie.
Špecifikácia modelu a určenie pre stroje
| Parameter určenia | KRPAN 7 DH PRO (TERRA Alpha 6) |
| Odporúčaná hmotnostná kategória traktora | Ťažké lesné a poľnohospodárske traktory (5,0 – 9,0+ t) |
| Odporúčaný výkon motora | od 65 HP (48 kW) a viac – napr. Zetor Forterra / Crystal, John Deere radu 6, Valtra N/T, New Holland T6/T7, Fendt 700 Vario |
| Kategória trojbodového závesu | Kategória II. a III. (kombinované pripojenie) |
| Konštrukcia prevodu | Ozubený diferenciál so šikmým ozubením (bez hnacej reťaze) |
| Pracovný charakter ťahu | 100 % konštantná ťažná sila 6,5 t (od 0 do 120 m) |
| Hlavné lesnícke určenie | Profesionálna ťažba, celodenná mýtna a kalamitná ťažba, presné smerové stínanie |
| Bezpečnostná výbava | Akustická signalizácia konca lana, proporcionálna brzda, nútené odvíjanie |
Odborný poznatok z našej dielne
Séria DH PRO predstavuje absolútny technologický skok v lesníctve. Najväčší rozdiel oproti štandardným navijakom pocítite pri ťahu na dlhé vzdialenosti – keď máte na bubne navinutých 80 alebo 100 metrov lana, KRPAN 7 DH PRO stále ťahá plnou silou 6,5 tony, zatiaľ čo bežné navijaky už strácajú dych a zastavujú sa. Prevodové kolesá so šikmým ozubením bežia v olejovom kúpeli s minimálnou hlučnosťou a bez potreby napínania reťazí. Akustická signalizácia vás včas upozorní pred úplným vytiahnutím lana z bubna, čo chráni kotvenie lana pred vytrhnutím.
Odborné poradenstvo a autorizovaný servis v Interforst
V Interforste patríme medzi popredných špecialistov a autorizovaných partnerov značky KRPAN na Slovensku. Na prémiové navijaky série DH PRO, originálne náhradné diely, ložiská bubna, hydraulické komponenty a systémy TERRA držíme trvalo skladovú zásobu priamo v našom centrálnom sklade. Vďaka tomu u nás na nič nečakáte – tovar expedujeme obratom alebo ho pripravíme na okamžité osobné vyzdvihnutie. Naši certifikovaní technici vám navijak predvedú, vysvetlia funkcie diferenciálneho pohonu a nastavia navijak na váš traktor. Ak máte akékoľvek otázky, neváhajte kontaktovať našich špecialistov telefonicky na 0904 917 686, e-mailom na [email protected], alebo nás navštívte priamo v našej predajni.
Odporúčané príslušenstvo a kompatibilné doplnky
Originálny kĺbový hriadeľ kardan Walterscheid W300E W400E s ochranným krytom SD pre lesné navijaky KRPAN (predimenzovaný kardan navrhnutý pre bezpečný a plynulý prenos výkonu do diferenciálneho prevodu).
Ložisko bubna KRPAN DH PRO (originálny náhradný diel uloženia bubna dimenzovaný pre extrémne radiálne a axiálne zaťaženie pri konštantnom ťahu).
Skrutka s valcovitou hlavou KRPAN 7-9 DH PRO (vysokopevnostný originálny spojovací komponent konštrukcie rámu a prevodovej skrine radu DH PRO).
Otočná kladka Krpan červená pre lesné navijaky s vodiacimi valčekmi. (masívna lesnícka kladka pre bezpečné smerovanie lana a zdvojnásobenie ťažnej sily v náročnom teréne).
Nabíjacka pre dialkové ovládanie TERRA FA5 a FA7 (spoľahlivá originálna sieťová nabíjačka na udržiavanie plnej kapacity akumulátorov vysielača TERRA).
Často kladené otázky (FAQ)
Čo znamená konštantná ťažná sila na navijaku KRPAN 7 DH PRO?
Vďaka patentovanému hydraulickému diferenciálu poskytuje navijak stabilnú ťažnú silu 6,5 t (65 kN) po celej dĺžke lana od prázdneho až po úplne plný bubon, čím sa eliminuje prirodzený pokles sily bežný u štandardných bubnových navijakov.
Akú výhodu má ozubený prevod so šikmými zubami oproti reťazovému pohonu?
Čelné ozubené kolesá bežiace v uzavretom olejovom kúpeli dosahujú až 98 % účinnosť prenosu výkonu, nevyžadujú napínanie reťaze, neopotrebovávajú sa tak rýchlo a pracujú mimoriadne ticho a bez rázov.
Ako funguje zvuková signalizácia konca lana na bubne?
Snímač na bubne neustále monitoruje návin lana. Ak sa lano odvinie na poslednú bezpečnostnú vrstvu, systém spustí akustický signál, ktorý obsluhu včas upozorní, aby zastavila odvíjanie a predišla vytrhnutiu lana z úchytu.
Obsah balenia
Profesionálny trojbodový elektrohydraulický lesný navijak KRPAN 7 DH PRO s konštantnou ťažnou silou
Profesionálne diaľkové rádiové ovládanie TERRA Alpha 6 s plynulou reguláciou brzdy, nabíjačkou a akumulátorom
Valcované oceľové lano 11 mm v dĺžke 120 m s nalisovanou koncovkou
Patentovaný diferenciálny čelný ozubený prevod s 98 % účinnosťou
Patentovaná hydraulická horná kladka s aktívnym odvíjaním lana
Integrovaný systém akustickej signalizácie poslednej vrstvy lana
2× ergonomický otočný držiak motorovej píly (o 90°)
5× vstavaný uzatvárateľný box na náradie + sériový držiak kanistra
Sklopná oceľová bezpečnostná sieť
Návod na obsluhu a technická dokumentácia
Viac technických informácií nájdete na oficiálnej stránke KRPAN.
