Lesnícky trojbodový naviják KRPAN 7 FEH s dialkovým ovládaním TERRA
✔️ Univerzálne uchytenie do predného aj zadného trojbodového závesu traktora (Kat. II a III)
✔️ Špeciálna reverzná redukčná prevodovka
✔️ Masívna ťažná sila 65 kN (6,5 t), brzdná sila 81,3 kN
✔️ Špičkové nemecké rádiové ovládanie TERRA FA5-D1 Puls
12,969.12 € s DPH
Na objednávku
Rýchly prehľad a hlavné využitie
Vysokovýkonné TROJBODOVÉ TRAKTOROVÉ NAVIJÁKY KRPAN prémiovej červenej série FEH predstavujú vrchol flexibility pri profesionálnej ťažbe dreva. Špeciálne vyvinutý model KRPAN 7 FEH disponuje unikátnou redukčnou a reverznou prevodovkou, ktorá umožňuje plnohodnotné pripojenie navijaka nielen do zadného, ale aj do predného trojbodového závesu traktora. To umožňuje lesníkom agregovať navijak vpredu a vzadu súčasne ťahať vyvážací vlek, štiepkovač alebo lesnú frézu, čím vzniká mimoriadne produktívna a všestranná lesná súprava.
Technické parametre a špecifikácia
| Parameter | Hodnota |
| Typ stroja | Kombinovaný predný / zadný elektrohydraulický lesný lanový navijak |
| Modelový rad | KRPAN FEH (špeciálna predná/zadná séria) |
| Katalógové číslo (kód) | 10130001701 |
| Ťažná sila | 65 kN (6,5 t) – meraná na prázdnom bubne |
| Brzdná sila | 81,3 kN |
| Stredná rýchlosť navíjania lana | 0,6 m/s (integrovaný reduktor rýchlosti) |
| Špeciálna prevodovka | Reverzná prevodovka (zmena smeru + redukcia z 1 000 na 540 ot./min) |
| Doporučený výkon traktora | 50 – 75 kW / 68 – 100 HP |
| Kategória trojbodového závesu | Kategória II. a III. (predný aj zadný záves) |
| Počet spojkových lamel | 5 lamiel (s axiálne pohyblivým kolesom) |
| Diaľkové rádiové ovládanie | Áno (systém TERRA FA5-D1 Puls v sériovej výbave) |
| Sériovo dodávané lano | Valcované oceľové lano 11 mm / dĺžka 80 m s koncovkou |
| Maximálna kapacita bubna | 120 m (pri priemere lana 11 mm) |
| Hydraulické odvíjanie lana | Áno (s plynulou reguláciou rýchlosti) |
| STOP spínač hornej kladky | Áno (patentovaný dorazový a vypínací snímač) |
| Spodná smerovacia kladka | Áno (s uzatváracou mechanickou poistkou) |
| Centrálne mazanie reťaze | Áno (integrovaný rozprašovač na vonkajšej skrini) |
| Držiak motorovej píly | Áno (ergonomický, otočný o 90°) |
| Úložné priestory | Box na náradie, držiak sekery a sapiny |
| Ochranná mreža | Sklopná oceľová bezpečnostná sieť |
| Celková šírka štítu | 1 818 mm |
| Hĺbka stroja | 660 mm |
| Výška bez ochrannej siete | 1 770 mm |
| Celková výška s ochrannou sieťou | 2 315 mm |
| Hmotnosť navijaka bez lana | 615 kg |
| Celková prepravná hmotnosť | 730 kg |
Prečo si vybrať tento model?

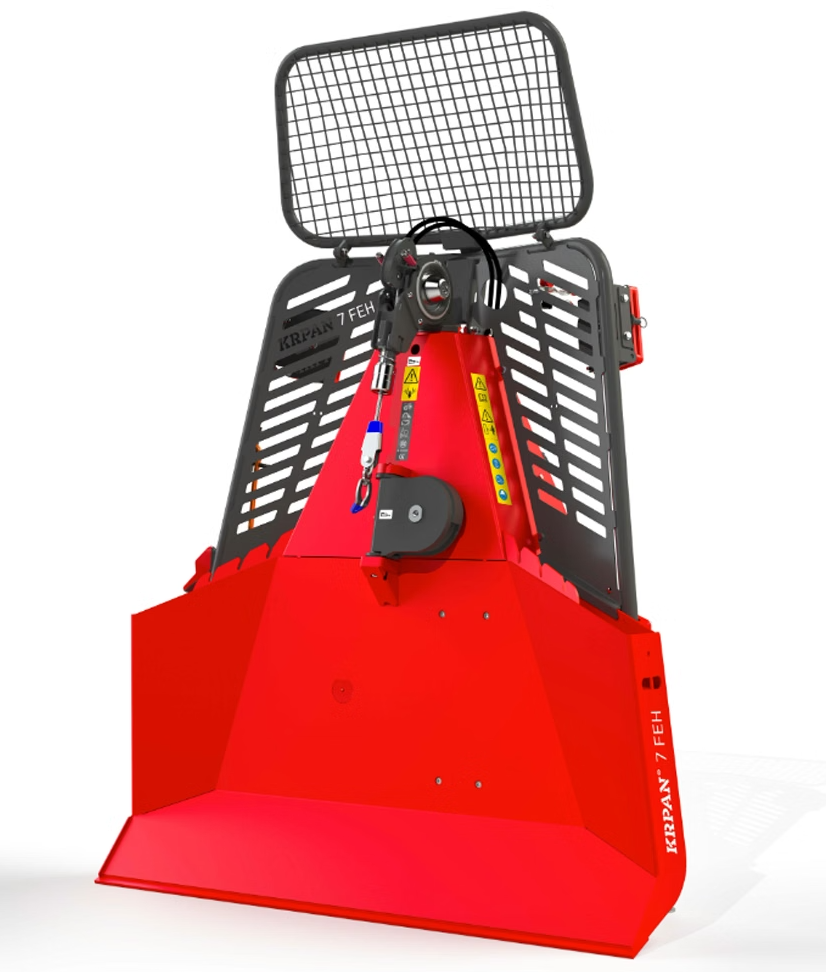

Kónický štít 1 818 mm a hydraulická kladka so STOP spínačom
Predná časť navijaka KRPAN 7 FEH disponuje masívnym kónickým štítom so šírkou 1 818 mm, ktorý spoľahlivo navádza kmene do stredu stroja bez poškodzovania dreva a zasekávania o hrany. Patentovaná horná hydraulická kladka s vlastným hydromotorom zabezpečuje aktívne odvíjanie 11 mm valcovaného lana, čo výrazne šetrí sily obsluhy pri chôdzi do svahu. Bezpečnostný STOP spínač okamžite preruší navíjanie pri doraze koncovky lana ku kladke. Sklopná ochranná sieť umožňuje bezproblémový výhľad z kabíny traktora pri jazde po ceste a znižuje výšku pri parkovaní.
Reverzná prevodovka 1000/540 ot./min a diaľkové ovládanie TERRA Puls
Zadná časť stroja ukrýva špeciálnu vstupnú prevodovku, ktorá umožňuje pripojenie na predný vývodový hriadeľ (PTO) s 1 000 ot./min a automaticky redukuje otáčky na požadovaných 540 ot./min pri zachovaní správneho smeru otáčania. Autonómny elektrohydraulický agregát pracuje nezávisle od traktora. Nemecký rádiový systém TERRA FA5-D1 Puls umožňuje kontrolované odbrzďovanie v malých krokoch (pulzoch), čo zabraňuje prudkému zosunutiu nákladu v strmom teréne. Päťlamelová spojka s axiálnym posuvom zaručuje okamžitý záber bez prehrievania.
Univerzálna stavba pre predný aj zadný záves Kat. II a III
S kompaktnou hĺbkou 660 mm navijak minimálne predlžuje prednú časť traktora, čím udržiava výbornú manévrovateľnosť a stabilitu riadenia. Robustné uchytenie Kategórie II. a III. umožňuje rýchlu montáž do prednej aj zadnej hydrauliky traktorov s výkonom od 68 do 100 HP. Na ráme nechýba patentovaný otočný držiak motorovej píly (o 90°), úchyty na sekeru a sapinu a vstavaný box na náradie.
Špecifikácia modelu a určenie pre stroje
| Parameter určenia | KRPAN 7 FEH (TERRA FA5-D1 Puls) |
| Odporúčaná hmotnostná kategória traktora | Stredne ťažké a ťažké traktory s prednou hydraulikou a PTO (4,5 – 8,0 t) |
| Odporúčaný výkon motora | 68 – 100 HP (50 – 75 kW) – napr. Valtra radu N/T, John Deere radu 6, Zetor Forterra HD, Fendt 500/700 Vario, Deutz-Fahr radu 6 |
| Montážna pozícia | Predný trojbodový záves (1 000 ot./min) aj zadný trojbodový záves (540 ot./min) |
| Hlavné lesnícke určenie | Kombinovaná ťažba (navijak vpredu + vyvážací vlek / štiepkovač vzadu), kalamitná ťažba |
| Profil terénu | Zmiešaný, strmý svahovitý a náročný horský terén |
| Systém odvíjania lana | Aktívne hydraulické odvíjanie s nastavením rýchlosti |
| Špeciálna funkcia brzdy | Pulzné uvoľňovanie brzdy pod zaťažením (TERRA Puls) |
Odborný poznatok z našej dielne
Model KRPAN 7 FEH je neoceniteľný pre profesionálne ťažobné čaty, ktoré chcú traktor využiť na maximum. Namontovaním navijaka do predného trojbodového závesu získate nielen plnohodnotný 6,5-tonový navijak, ale zároveň výborné závažie na prednú nápravu. Zadný záves traktora zostáva voľný pre pripojenie vyvážacieho vleku s hydraulickou rukou. Vstavaná prevodovka si sama poradí s 1 000 otáčkami predného PTO. Pred začatím práce nezabudnite premazať hnaciu reťaz rozprašovačom a nastaviť rýchlosť odvíjania lana podľa tempa chôdze.
Odborné poradenstvo a autorizovaný servis v Interforst
V Interforste sme autorizovaným partnerom značky KRPAN na Slovensku a na kombinované predné navijaky sa priamo špecializujeme. Drtivú väčšinu elektrohydraulických navijakov radu FEH, kardanov, filtrov, systémov diaľkového ovládania TERRA a originálnych náhradných dielov držíme priamo na našom centrálnom sklade. Vďaka tomu u nás nečakáte na zdĺhavé dodanie – tovar expedujeme obratom alebo ho pripravíme na okamžité osobné vyzdvihnutie. Naši servisní experti vám navijak ochotne predvedú a nastavia presne pre predný alebo zadný vývod vášho traktora. Ak máte akékoľvek otázky, neváhajte kontaktovať našich špecialistov telefonicky na 0904 917 686, e-mailom na [email protected], alebo nás navštívte priamo v našej predajni.
Odporúčané príslušenstvo a kompatibilné doplnky
Originálna sada diaľkového ovládania TERRA FA5-D1 puls 7 PIN kód 80460 pre jednobubnové lesné navijaky KRPAN (prémiový nemecký rádiový systém s pulznou funkciou pre riadené uvoľňovanie brzdy).
Originálny kĺbový hriadeľ kardan Walterscheid W300E W400E s ochranným krytom SD pre lesné navijaky KRPAN (predimenzovaný kardan navrhnutý pre prenos vysokého výkonu z predného aj zadného PTO traktora).
Vstupný hriadeľ s ozubeným kolesom KRPAN EH (originálny náhradný diel prevodového systému zabezpečujúci bezchybný prenos krútiaceho momentu).
Náhradná bateria FA-5 pre dialkové ovládanie TERRA FA5-D1 (originálny akumulátor zaručujúci nepretržitú prácu v lese počas celodennej zmeny).
Otočná kladka Krpan červená pre lesné navijaky s vodiacimi valčekmi. (masívna lesnícka kladka pre presmerovanie ťahu a zdvojnásobenie sily v náročnom teréne).
Často kladené otázky (FAQ)
V čom spočíva hlavná výhoda modelu KRPAN 7 FEH oproti štandardnému 7 EH?
Model 7 FEH disponuje špeciálnou reverznou redukčnou prevodovkou, vďaka ktorej ho môžete pripojiť do predného trojbodového závesu s 1 000 ot./min aj do zadného závesu s 540 ot./min, čím uvoľníte zadný záves pre vyvážačku.
Ako funguje prispôsobenie otáčok pri prednom vývodovom hriadeli?
Vstavaná prevodovka navijaka automaticky mení smer otáčania a zároveň redukuje vysoké otáčky predného vývodového hriadeľa (1 000 ot./min) na štandardných 540 ot./min potrebných pre optimálny chod navijaka.
Aký výkon traktora je potrebný pre prednú montáž tohto navijaka?
Odporúčame traktor s výkonom v rozsahu 68 až 100 HP (50 – 75 kW) vybavený predným trojbodovým závesom Kategórie II. alebo III. a predným vývodovým hriadeľom (PTO).
Obsah balenia
Kombinovaný predný/zadný elektrohydraulický lesný lanový navijak KRPAN 7 FEH s reverznou prevodovkou a reduktorom
Profesionálne diaľkové rádiové ovládanie TERRA FA5-D1 Puls s nabíjačkou a akumulátorom
Valcované oceľové lano 11 mm v dĺžke 80 m s nalisovanou koncovkou
Patentovaná hydraulická horná kladka s odvíjaním lana a STOP spínačom
Spodná smerovacia kladka s bezpečnostnou mechanickou poistkou
Integrovaný otočný držiak motorovej píly (o 90°)
Držiak na sekeru a sapinu + vstavaný box na náradie
Sklopná oceľová bezpečnostná sieť
Návod na obsluhu a technická dokumentácia
Viac podrobných informácií nájdete na oficiálnej stránke KRPAN.
Technické parametre
| Hmotnosť | 730.000000 kg |
|---|
