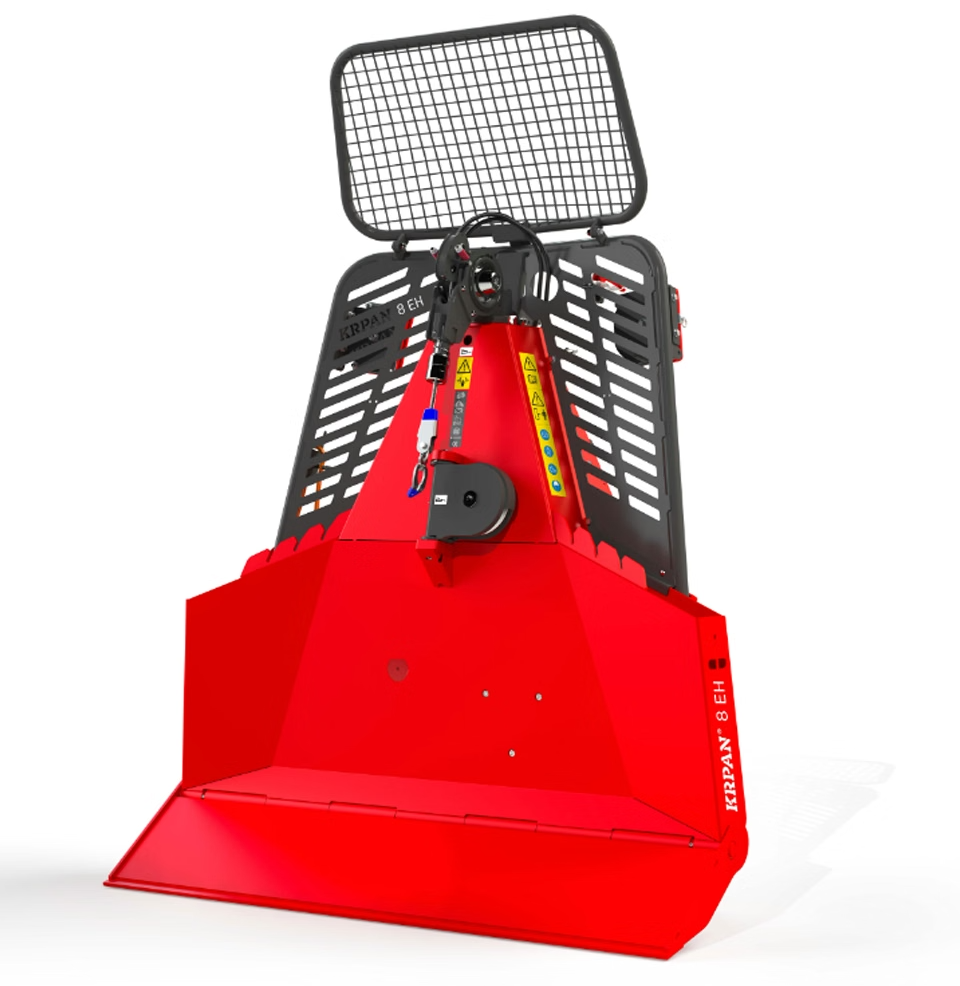

Lesnícky trojbodový naviják KRPAN 8 EH s dialkovým ovládaním TERRA
✔️ Masívna ťažná sila 75 kN (7,5 t), brzdná sila 93,8 kN
✔️ Hydraulicky sklopný rampovací štít (1 818 mm)
✔️ Špičkové rádiové ovládanie TERRA FA5-D1 Puls
✔️ Hydraulická horná kladka s aktívnym odvíjaním
15,446.34 € s DPH
Na objednávku
Rýchly prehľad a hlavné využitie
Vysokovýkonné TROJBODOVÉ TRAKTOROVÉ NAVIJÁKY KRPAN prémiovej červenej série EH predstavujú vrchol techniky pre profesionálnu a kalamitnú ťažbu dreva v najťažších podmienkach. Model KRPAN 8 EH je vybavený hydraulicky ovládaným sklopným rampovacím štítom, ktorý umožňuje hlboké zakotvenie traktora pri ťahu v mäkkom teréne a výrazne uľahčuje rovnanie kmeňov na odvoznom mieste. V kombinácii s päťlamelovou spojkou, 100 m valcovaným lanom a nemeckým rádiovým systémom TERRA FA5-D1 Puls poskytuje maximálnu bezpečnosť, obrovskú stabilitu a vysoký denný výkon pri agregácii s traktormi od 70 do 135 HP.
Technické parametre a špecifikácia
| Parameter | Hodnota |
| Typ stroja | Trojbodový elektrohydraulický lesný lanový navijak so sklopným štítom |
| Modelový rad | KRPAN EH (najvyššia prémiová séria) |
| Katalógové číslo (kód) | 10130000801 |
| Ťažná sila | 75 kN (7,5 t) – meraná na prázdnom bubne |
| Brzdná sila | 93,8 kN |
| Stredná rýchlosť navíjania lana | 0,6 m/s (integrovaný reduktor rýchlosti) |
| Doporučený výkon traktora | 52 – 99 kW / 70 – 135 HP |
| Kategória trojbodového závesu | Kategória II. a III. |
| Počet spojkových lamel | 5 lamiel (s axiálne pohyblivým kolesom) |
| Diaľkové rádiové ovládanie | Áno (systém TERRA FA5-D1 Puls v sériovej výbave) |
| Sériovo dodávané lano | Valcované oceľové lano 12 mm / dĺžka 100 m s koncovkou |
| Maximálna kapacita bubna | 100 m (pri priemere lana 12 mm) |
| Sklopný rampovací štít | Áno (hydraulicky ovládaný) |
| Hydraulické odvíjanie lana | Áno (s plynulou reguláciou rýchlosti) |
| STOP spínač hornej kladky | Áno (patentovaný dorazový a vypínací snímač) |
| Spodná smerovacia kladka | Áno (s uzatváracou mechanickou poistkou) |
| Centrálne mazanie reťaze | Áno (integrovaný rozprašovač na vonkajšej skrini) |
| Držiak motorovej píly | Áno (ergonomický, otočný o 90°) |
| Úložné priestory | Box na náradie, držiak sekery a sapiny |
| Ochranná mreža | Sklopná oceľová bezpečnostná sieť |
| Celková šírka štítu | 1 818 mm |
| Hĺbka stroja | 798 mm |
| Výška bez ochrannej siete | 1 833 mm |
| Celková výška s ochrannou sieťou | 2 380 mm |
| Hmotnosť navijaka bez lana | 690 kg |
| Celková prepravná hmotnosť | 780 kg |
Prečo si vybrať tento model?
Hydraulicky sklopný štít 1 818 mm a horná kladka so STOP spínačom
Najväčšou prednosťou modelu KRPAN 8 EH je hydraulicky sklopná spodná časť rampovacieho štítu. Pri spustení do zeme sa štít sklopí pod ostrým uhlom, čím vytvorí masívnu kotvu brániacu posunu traktora aj pri plnom ťahu 7,5 tony v blatistom teréne. Pri cúvaní alebo rovnani skládok sa štít vyklopí nahor, vďaka čomu kmeň neprechádza popod štít a rampa sa tvorí rýchlo a čisto. Horná hydraulická kladka s vlastným hydromotorom aktívne vysúva 12 mm valcované lano von z bubna. Dorazový STOP spínač automaticky vypne navíjanie pri dobehu koncovky lana k ramenu kladky, čo chráni konštrukciu pred poškodením.
Päťlamelová spojka, autonómna hydraulika a TERRA Puls
Zadná strana navijaka ukrýva masívne hydraulické valce ovládania štítu a samostatný elektrohydraulický agregát s vlastným čerpadlom, filtrami a ventilovým blokom. Päťlamelová spojka s axiálnym posuvom rozkladá obrovské zaťaženie na 5 trecích plôch, čím úplne eliminuje prehrievanie a preklzovanie pri celodennej ťažbe. Sériovo dodávané nemecké rádiové ovládanie TERRA FA5-D1 disponuje funkciou „Puls“ – tá umožňuje uvoľňovať brzdnú silu v presných malých mikrokrokoch pod plným zaťažením v strmom svahu. Vonkajší rozprašovač zabezpečuje rýchle premazanie hnacej reťaze.
Stabilná stavba pre závesy Kat. II a III s výborným nájazdovým uhlom
Vďaka možnosti hydraulického zaklopenia štítu smerom k traktoru získava súprava výborný zadný nájazdový uhol pri prekonávaní terénnych nerovností, jám a zvážnic. Robustné uchytenie pre trojbodový záves Kategórie II. a III. zaručuje bezpečné spojenie s traktormi s výkonom od 70 do 135 HP. Na bočnom ráme nechýba patentovaný otočný držiak motorovej píly (o 90°), úchyty na sekeru a sapinu a vstavaný box na lesnícke príslušenstvo.
Špecifikácia modelu a určenie pre stroje
| Parameter určenia | KRPAN 8 EH so sklopným štítom (TERRA FA5-D1 Puls) |
| Odporúčaná hmotnostná kategória traktora | Ťažké lesné a poľnohospodárske traktory (5,0 – 9,0+ t) |
| Odporúčaný výkon motora | 70 – 135 HP (52 – 99 kW) – napr. Zetor Crystal / Forterra HD, John Deere radu 6R/6M, Valtra T/N, New Holland T7, Fendt 700 Vario |
| Kategória trojbodového závesu | Kategória II. a III. (kombinované pripojenie) |
| Konštrukcia štítu | Hydraulicky sklopná spodná rampa ovládaná priamo z navijaka / traktora |
| Hlavné lesnícke určenie | Profesionálna ťažba hrúbia, mýtna a kalamitná ťažba, manipulácia s masívnymi celými kmeňmi |
| Profil terénu | Extrémny horský, mäkký blatistý a strmý svahovitý terén |
| Systém odvíjania lana | Aktívne hydraulické odvíjanie s reguláciou rýchlosti |
| Špeciálna funkcia brzdy | Pulzné uvoľňovanie brzdy pod zaťažením (TERRA Puls) |
Odborný poznatok z našej dielne
Hydraulicky sklopný štít na modeli KRPAN 8 EH prináša v praxi obrovskú výhodu oproti pevným štítom. Pri ťahu ťažkého dreva v mäkkom teréne sklopíte štít hlboko do zeme, čím vytvoríte pevnú opornú stenu a traktor sa nepohne ani o centimeter. Naopak, pri transporte alebo prejazde cez hlboké koľaje štít priklopíte, čím navijak nezachytáva o terénne nerovnosti a výrazne zlepšíte manévrovateľnosť súpravy. Vďaka funkcii TERRA Puls navyše uvoľňujete 7,5-tonový ťah kontrolovane bez nárazov do hydrauliky traktora. Pred začatím každej zmeny stlačte rozprašovač centrálneho mazania reťaze a skontrolujte stav čapov sklopného mechanizmu.
Odborné poradenstvo a autorizovaný servis v Interforst
V Interforste sme autorizovaným predajcom a špecializovaným servisným strediskom značky KRPAN na Slovensku. Drtivú väčšinu ťažkých elektrohydraulických navijakov so sklopným štítom, vysielačov TERRA, hydraulických valcov, filtrov a originálnych náhradných dielov držíme priamo na našom centrálnom sklade. Vďaka tomu u nás na dodanie nečakáte – tovar odosielame okamžite alebo ho pripravíme na okamžitý osobný odber. Naši certifikovaní technici vám navijak radi predvedú, zapoja a nastavia presne pre váš traktor. Ak máte akékoľvek otázky, neváhajte kontaktovať našich špecialistov telefonicky na 0904 917 686, e-mailom na [email protected], alebo nás navštívte priamo v našej predajni.
Odporúčané príslušenstvo a kompatibilné doplnky
Originálna sada diaľkového ovládania TERRA FA5-D1 puls 7 PIN kód 80460 pre jednobubnové lesné navijaky KRPAN (špičkový nemecký rádiový systém s pulznou funkciou uvoľňovania brzdy).
Originálny kĺbový hriadeľ kardan Walterscheid W300E W400E s ochranným krytom SD pre lesné navijaky KRPAN (predimenzovaný kardan zaisťujúci hladký a bezpečný prenos výkonu z vývodového hriadeľa traktora).
Regulačný hydraulický ventil KRPAN 6,5-9,5 EH (originálny náhradný ventil na presné nastavenie tlaku a prietoku v elektrohydraulickom systéme).
Rolna prítlačnej kladky KRPAN 6,5-9,5 EH (originálny náhradný diel zaisťujúci dokonalé prítlačné vedenie oceľového lana na bubne).
Otočná kladka Krpan červená pre lesné navijaky s vodiacimi valčekmi. (vysokopevnostná lesnícka kladka na zmenu smeru ťahu a zdvojnásobenie sily v náročnom teréne).
Často kladené otázky (FAQ)
V čom je hlavná výhoda hydraulicky sklopného štítu oproti pevnému štítu?
Sklopný štít umožňuje zakotviť navijak hlboko do terénu pre maximálnu stabilitu pri ťahu a pri transporte ho vyklopiť nahor, čím sa zväčší svetlá výška a zadný nájazdový uhol traktora pri prejazde nerovností.
Ako uľahčuje prácu hydraulické odvíjanie 12 mm valcovaného lana?
Masívne 12 mm oceľové lano má v dĺžke 100 m značnú hmotnosť. Hydromotor hornej kladky aktívne vysúva lano von z bubna, vďaka čomu ho obsluha bez námahy vytiahne aj do strmého a zarasteného svahu.
Pre aké traktory je navijak KRPAN 8 EH určený?
KRPAN 8 EH je optimalizovaný pre stredne ťažké a ťažké traktory s výkonom od 70 do 135 HP (52 – 99 kW) s trojbodovým závesom Kategórie II. alebo III., ktoré poskytujú dostatočnú hmotnosť a stabilitu pri ťahu 7,5 tony.
Obsah balenia
Trojbodový elektrohydraulický lesný lanový navijak KRPAN 8 EH s hydraulicky sklopným štítom a reduktorom
Profesionálne diaľkové rádiové ovládanie TERRA FA5-D1 Puls s nabíjačkou a akumulátorom
Valcované oceľové lano 12 mm v dĺžke 100 m s nalisovanou koncovkou
Patentovaná hydraulická horná kladka s odvíjaním lana a STOP spínačom
Spodná smerovacia kladka s bezpečnostnou mechanickou poistkou
Integrovaný otočný držiak motorovej píly (o 90°)
Držiak na sekeru a sapinu + vstavaný box na náradie
Sklopná oceľová bezpečnostná sieť
Návod na obsluhu a technická dokumentácia
Viac podrobných technických informácií nájdete na oficiálnej stránke výrobcu KRPAN.
Technické parametre
| Hmotnosť | 780.000000 kg |
|---|
