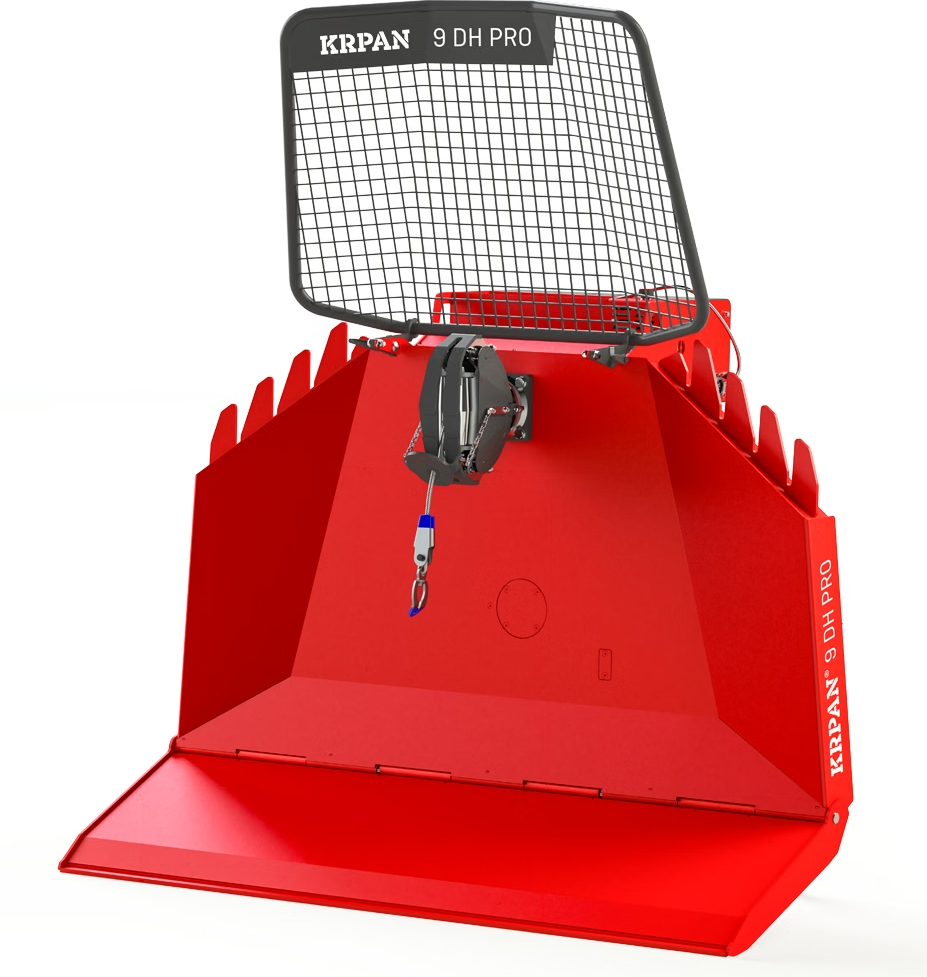

Lesnícky trojbodový naviják KRPAN 9 DH PRO so sklopným štítom
✔️ Patentovaný diferenciálny hydro-pohon s garantovanou konštantnou ťažnou silou 85 kN
✔️ Hydraulicky sklopný rampovací štít (1 800 mm)
✔️ Čelné ozubené súkolesie so šikmým ozubením
✔️ Diaľkové ovládanie TERRA Alpha 6
24,673.80 € s DPH
Na objednávku
Rýchly prehľad a hlavné využitie
Vlajková loď celého výrobného programu lesných navijakov, TROJBODOVÉ TRAKTOROVÉ NAVIJÁKY KRPAN profesionálnej série DH PRO, prinášajú revolučný systém konštantnej ťažnej sily v kombinácii s hydraulicky sklopným rampovacím štítom. Model KRPAN 9 DH PRO vyvíja neprekonateľný ťah 8,5 tony po celej dĺžke lana bez ohľadu na to, koľko vrstiev je navinutých na bubne. V spojení s bezreťazovým ozubeným diferenciálom (98 % účinnosť), proporcionálnou brzdou s rádiovým vysielačom TERRA Alpha 6 a akustickou signalizáciou konca lana predstavuje najvýkonnejší a najdokonalejší stroj pre profesionálnu mýtnu a kalamitnú ťažbu najhrubších kmeňov.
Technické parametre a špecifikácia
| Parameter | Hodnota |
| Typ stroja | Profesionálny trojbodový elektrohydraulický navijak s diferenciálom a sklopným štítom |
| Modelový rad | KRPAN DH PRO (konštantná ťažná sila) |
| Katalógové číslo (kód) | 4499091 |
| Ťažná sila | 85 kN (8,5 t) – KONŠTANTNÁ po celej dĺžke návinu |
| Brzdná sila | 106,25 kN |
| Typ prevodu | Diferenciál s čelným ozubením so šikmými zubami (účinnosť 98 %) |
| Typ brzdy | Elektrohydraulická proporcionálna brzda s plynulou reguláciou |
| Stredná rýchlosť navíjania lana | 0,5 m/s (integrovaný reduktor) |
| Doporučený výkon traktora | od 62 kW / od 85 HP |
| Kategória trojbodového závesu | Kategória II. a III. |
| Diaľkové rádiové ovládanie | Áno (systém TERRA Alpha 6 s otočným regulátorom) |
| Sériovo dodávané lano | Valcované oceľové lano 13 mm / dĺžka 120 m s koncovkou |
| Maximálna kapacita bubna | 130 m (pri priemere lana 13 mm) |
| Sklopný rampovací štít | Áno (hydraulicky ovládaná spodná čepeľ) |
| Hydraulické odvíjanie lana | Áno (s plynulou reguláciou rýchlosti) |
| Signalizácia konca návinu | Áno (akustická a svetelná signalizácia poslednej vrstvy lana) |
| Držiak motorovej píly | Áno (2× ergonomický, otočný o 90°) |
| Držiak kanistra | Áno (sériovo montovaný) |
| Úložné priestory | 5 vstavaných boxov na náradie, držiak sekery a sapiny |
| Ochranná mreža | Sklopná oceľová bezpečnostná sieť |
| Celková šírka štítu | 1 800 mm |
| Hĺbka stroja | 660 mm |
| Výška bez ochrannej siete | 1 532 mm |
| Celková výška s ochrannou sieťou | 2 310 mm |
| Hmotnosť navijaka bez lana | 938 kg |
| Celková prepravná hmotnosť | 1 034 kg |
Prečo si vybrať tento model?
Diferenciálny hydro-pohon a 100 % konštantná ťažná sila 8,5 t
Srdcom navijaka KRPAN 9 DH PRO je patentovaný elektronicky riadený hydraulický diferenciál s čelným ozubením so šikmými zubami. Tento bezreťazový prevod v uzavretom olejovom kúpeli dosahuje extrémnu účinnosť až 98 % bez vibrácií a mechanických strát. Zásadnou výhodou je konštantná ťažná sila 85 kN po celej dĺžke 120 m lana: zatiaľ čo bežné bubnové navijaky pri plnom bubne strácajú až 40 % svojej kapacity, rad DH PRO ťahá s rovnakou maximálnou silou 8,5 tony od prvého po posledný meter.
Hydraulicky sklopný štít 1 800 mm pre maximálne zakotvenie v teréne
Oproti verzii s pevným štítom prináša tento model hydraulicky ovládanú spodnú časť rampovacej dosky. Pri zapustení do zeme vytvorí sklopná čepeľ hlbokú opornú kotvu, ktorá udrží traktor pevne na mieste aj pri plnom ťahu v rozbahnenom a svahovitom teréne. Pri cúvaní do skládky alebo rovnani dreva sa štít vyklopí nahor, vďaka čomu sa rampa tvorí plynule a kmeň nepodbieha pod navijak. Zaoblené kónické hrany a bočné ozubené hroty chránia kmene pred rozštiepením.
5 boxov na náradie, 2 držiaky píl a proporcionálna brzda TERRA Alpha 6
Zadná časť navijaka je koncipovaná pre maximálnu profesionalitu a komfort obsluhy. Ponúka až 5 uzatvárateľných boxov na lesnícke príslušenstvo, reťazové úväzky a laná a 2 otočné držiaky motorových píl. Elektrohydraulická proporcionálna brzda ovládaná rádiovým vysielačom TERRA Alpha 6 umožňuje plynulé dávkovanie napätia lana cez otočný potenciometer. Vstavané akustické výstražné zariadenie včas upozorní obsluhu na odvinutie poslednej vrstvy lana z bubna.
Špecifikácia modelu a určenie pre stroje
| Parameter určenia | KRPAN 9 DH PRO so sklopným štítom (TERRA Alpha 6) |
| Odporúčaná hmotnostná kategória traktora | Ťažké lesné a poľnohospodárske traktory (6,0 – 10,0+ t) |
| Odporúčaný výkon motora | od 85 HP (62 kW) a viac – napr. Zetor Crystal, John Deere radu 6R/7R, Valtra radu T/Q, New Holland T7, Fendt 700/800 Vario |
| Kategória trojbodového závesu | Kategória II. a III. (kombinované pripojenie) |
| Konštrukcia rampovacieho štítu | Hydraulicky sklopná spodná čepeľ ovládaná priamo z traktora |
| Pracovný charakter ťahu | 100 % konštantná ťažná sila 8,5 t po celej dĺžke 120 m lana |
| Hlavné lesnícke určenie | Profesionálna ťažba hrúbia, mýtna a kalamitná ťažba celých kmeňov, riadené smerové stínanie |
| Bezpečnostná výbava | Akustická signalizácia konca lana, proporcionálna brzda, nútené hydraulické odvíjanie |
Odborný poznatok z našej dielne
Model KRPAN 9 DH PRO so sklopným štítom predstavuje to najvýkonnejšie a najdokonalejšie riešenie pre profesionálov v ťažbe. V mäkkom a blatistom teréne sklopíte štít hlboko do zeme, čím vytvoríte pevnú oporu, a vďaka diferenciálnemu pohonu máte k dispozícii plných 8,5 tony ťahu aj pri úplne vytiahnutom 120 m lane. Pri prejazdoch hlbokých terénnych koľají štít jednoducho priklopíte k navijaku, čím získate výborný nájazdový uhol a ochránite spodok stroja. Vďaka proporcionálnej brzde na ovládači TERRA Alpha 6 uvoľňujete náklad milimetrovo presne a bez rázov do traktora. Pred začiatkom každej zmeny skontrolujte stav čapov sklopného mechanizmu a čistotu snímača konca lana.
Odborné poradenstvo a autorizovaný servis v Interforst
V Interforste patríme medzi hlavných autorizovaných partnerov značky KRPAN na Slovensku. Na prémiové navijaky série DH PRO so sklopným štítom, originálne náhradné diely, hydraulické komponenty, ložiská bubna a rádiové systémy TERRA držíme trvalú skladovú zásobu priamo na našom centrálnom sklade. Vďaka tomu u nás na nič nečakáte – tovar odosielame okamžite alebo ho pripravíme na okamžité osobné vyzdvihnutie. Naši certifikovaní technici vám navijak predvedú, vysvetlia funkcie diferenciálneho hydro-pohonu a nastavia navijak pre váš traktor. Ak máte akékoľvek otázky, neváhajte kontaktovať našich špecialistov telefonicky na 0904 917 686, e-mailom na [email protected], alebo nás navštívte priamo v našej predajni.
Odporúčané príslušenstvo a kompatibilné doplnky
Originálny kĺbový hriadeľ kardan Walterscheid W300E W400E s ochranným krytom SD pre lesné navijaky KRPAN (predimenzovaný kĺbový hriadeľ navrhnutý pre prenos vysokého výkonu do diferenciálneho prevodu).
Ložisko bubna KRPAN DH PRO (originálny náhradný diel uloženia bubna dimenzovaný pre extrémne radiálne a axiálne zaťaženie pri konštantnom ťahu).
Skrutka s valcovitou hlavou KRPAN 7-9 DH PRO (vysokopevnostný originálny spojovací prvok rámu a diferenciálnej prevodovej skrine radu DH PRO).
Otočná kladka Krpan červená pre lesné navijaky s vodiacimi valčekmi. (masívna lesnícka kladka pre presmerovanie trasy lana a zdvojnásobenie ťažnej sily v náročnom teréne).
Nabíjacka pre dialkové ovládanie TERRA FA5 a FA7 (spoľahlivá originálna sieťová nabíjačka na udržiavanie plnej kapacity akumulátorov vysielača TERRA).
Často kladené otázky (FAQ)
V čom spočíva hlavná výhoda verzie so sklopným štítom na modeli 9 DH PRO?
Hydraulicky sklopný štít umožňuje vytvoriť hlbokú opornú kotvu v zemi pre maximálnu stabilitu pri 8,5t ťahu, uľahčuje rovnanie kmeňov na skládke a pri transporte sa vyklopí nahor, čím výrazne zlepší prejazdnosť traktora cez terénne nerovnosti.
Ako funguje systém konštantnej ťažnej sily 8,5 t?
Vďaka patentovanému hydraulickému diferenciálu poskytuje navijak stabilnú ťažnú silu 8,5 t po celej dĺžke 120 m valcovaného lana, takže nedochádza k žiadnemu poklesu výkonu pri plnom bubne
Čo signalizuje zvukové výstražné zariadenie na bubne?
Snímač neustále monitoruje počet závitov na bubne. Pri odvinutí lana na poslednú bezpečnostnú vrstvu spustí akustický signál, ktorý upozorní obsluhu, aby zastavila odvíjanie a predišla vytrhnutiu lana z úchytu.
Obsah balenia
Profesionálny trojbodový elektrohydraulický lesný navijak KRPAN 9 DH PRO s hydraulicky sklopným štítom a konštantnou ťažnou silou
Profesionálne diaľkové rádiové ovládanie TERRA Alpha 6 s plynulou reguláciou brzdy, nabíjačkou a akumulátorom
Valcované oceľové lano 13 mm v dĺžke 120 m s nalisovanou koncovkou
Patentovaný diferenciálny čelný ozubený prevod s 98 % účinnosťou
Patentovaná hydraulická horná kladka s aktívnym odvíjaním lana
Integrovaný systém akustickej signalizácie poslednej vrstvy lana
2× ergonomický otočný držiak motorovej píly (o 90°)
5× vstavaný uzatvárateľný box na náradie + sériový držiak kanistra
Sklopná oceľová bezpečnostná sieť
Návod na obsluhu a technická dokumentácia
Viac technických informácií nájdete na oficiálnej stránke KRPAN.
Technické parametre
| Hmotnosť | 1034.000000 kg |
|---|
